作用: | 油封 | 是否進口: | 是 |
材質: | 四氟 | 型號: | 20~500 |
是否標準件: | 標準件 | 適用范圍: | 油缸,氣缸 |
品牌: | 復液 | 樣品或現貨: | 現貨 |
性質: | 耐腐蝕,耐高溫,耐高壓,耐磨損 | 截面形狀: | 組合形式 |
使用壓力: | 70(MPa) | 使用溫度: | -40~260(℃) |

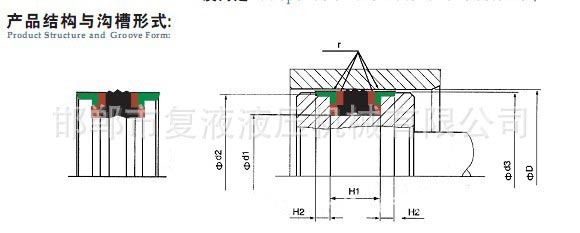

組合密封由一個彈性齒狀橡膠圈,兩個擋圈和兩個耐磨環組成。中間彈性橡膠圈提供足夠的密封作用,兩邊的擋圈和耐磨環,起到了使橡膠圈不扭轉和導向支撐的作用,保證了密封件的最大程度發揮密封作用。
工作壓力: 0~35Mpa 往復速度: ≤ 1.5m/s
使用溫度: -30 ℃~ +200℃ (視彈性體的材質而定It)
適用介質: 液壓油、水、汽等

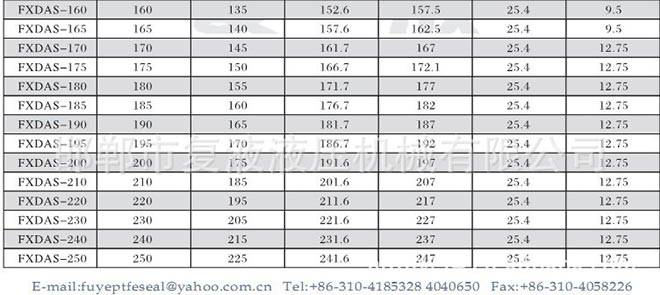

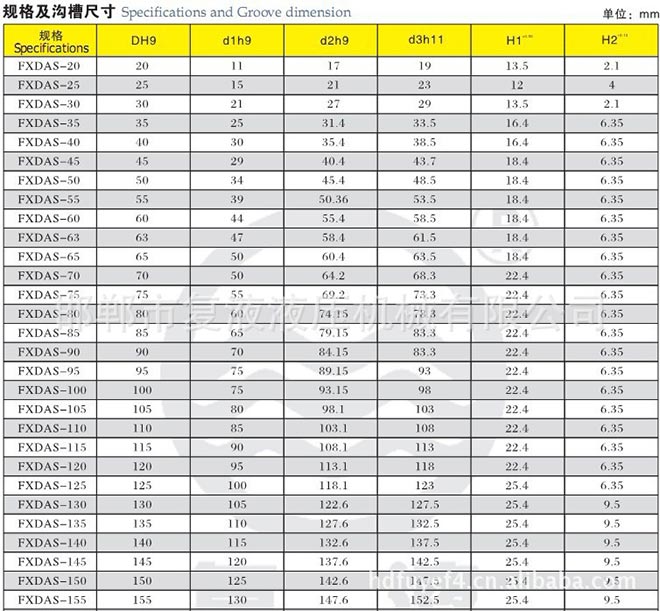

FXDAS孔用組合密封
缸內徑100mm
設計參考標準
設計選用可參考BuSak+Shamban公司的PCBOA系列
封閉的溝槽和整體式活塞
活塞長度較短
對間隙的抗擠出能力極強
柔性密封圈不會扭曲和翻轉
開斜切口的擋圈和耐磨環易于裝配
材料
耐磨環和擋圈由聚四氟乙烯復合材料制成
彈性體由丁腈橡膠制成
